หลักการบิน (Principles of Flight)

หากมีเพียงบทเดียวที่อยากให้คุณเข้าใจ ไม่ใช่ท่องจำ ก็คือบทนี้ เมื่อเข้าใจว่าปีกสร้างแรงยกได้อย่างไร และเหตุใดเครื่องจึงร่วง ทุกเรื่องที่เหลือจะเชื่อมต่อกันเป็นภาพเดียวอย่างงดงาม

8.1 ปีกสร้างแรงยกได้อย่างไร

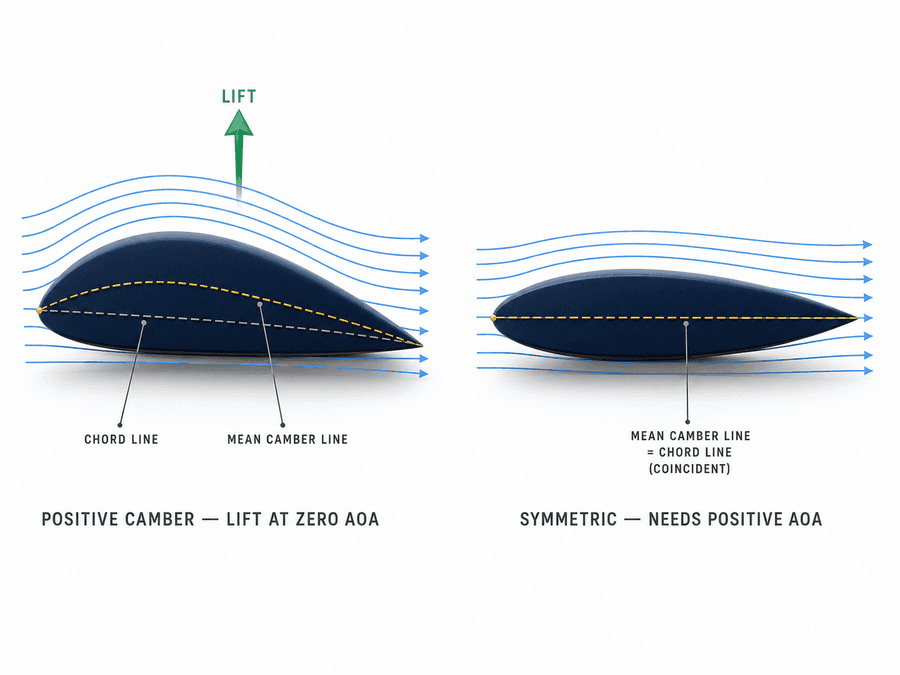

รูปทรงปีก (aerofoil) มีศัพท์ที่ต้องรู้ ได้แก่ มุมปะทะ (angle of attack) เส้นคอร์ด (chordline) และความโค้ง (camber) เมื่ออากาศไหลผ่านปีก จะเกิดความต่างของความดันระหว่างด้านบนและด้านล่าง จึงเกิด แรงยก (lift) ที่ตั้งฉากกับกระแสลม

แรงยกเกิดได้อย่างไรกันแน่? ปีก (จากทั้ง camber และมุมปะทะ) บังคับให้อากาศ เร่งความเร็ว ไหลผ่านด้านบนปีก ตามหลักของ Bernoulli อากาศที่เร็วกว่ามีความดันต่ำกว่า จึงเกิดความดันด้านบนต่ำ-ด้านล่างสูง ดูดและดันปีกขึ้น พร้อมกันนั้น ปีกยังผลักมวลอากาศจำนวนมากให้พุ่งลง (downwash) ตาม กฎข้อที่สามของนิวตัน อากาศถูกผลักลง → ปีกได้แรงปฏิกิริยาขึ้น ทั้งสองคำอธิบายนี้คือ เหตุการณ์เดียวกันมองคนละมุม ไม่ใช่คนละสาเหตุ — แรงยกจริง = ผลของความต่างความดัน (Bernoulli) ที่สมมูลกับการผลักอากาศลง (Newton)

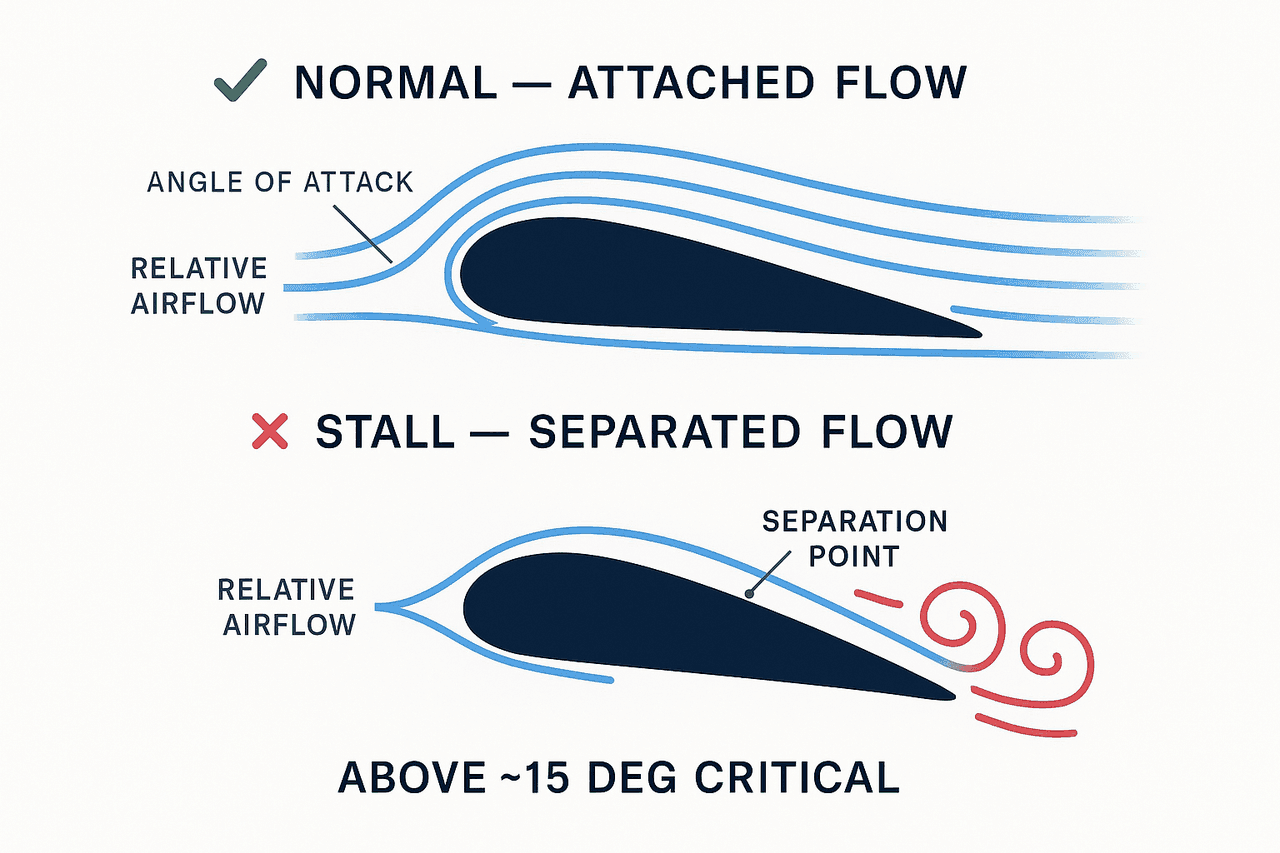

8.2 มุมปะทะกับการร่วง (Stall)

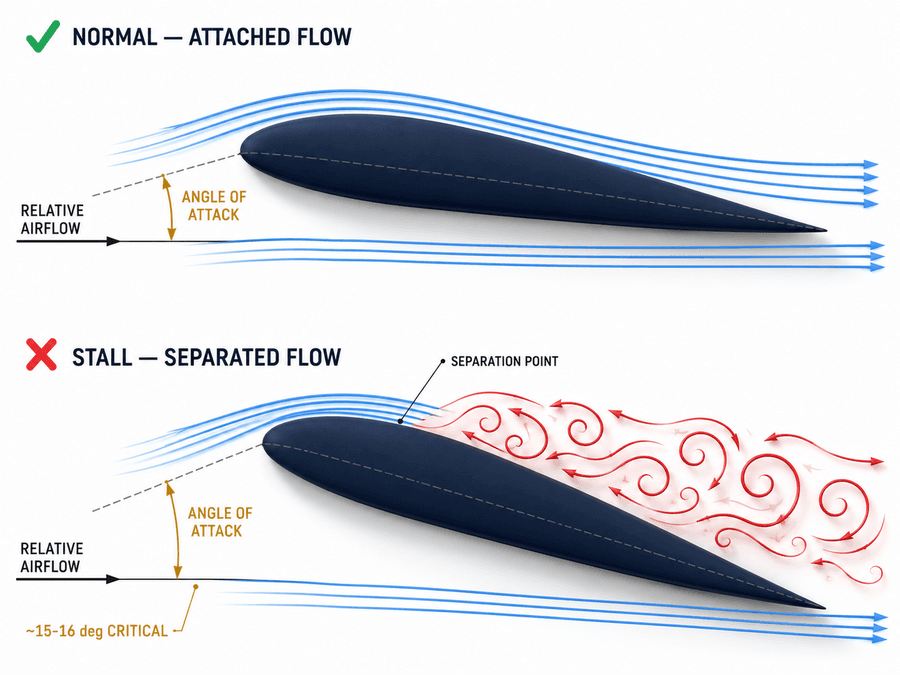

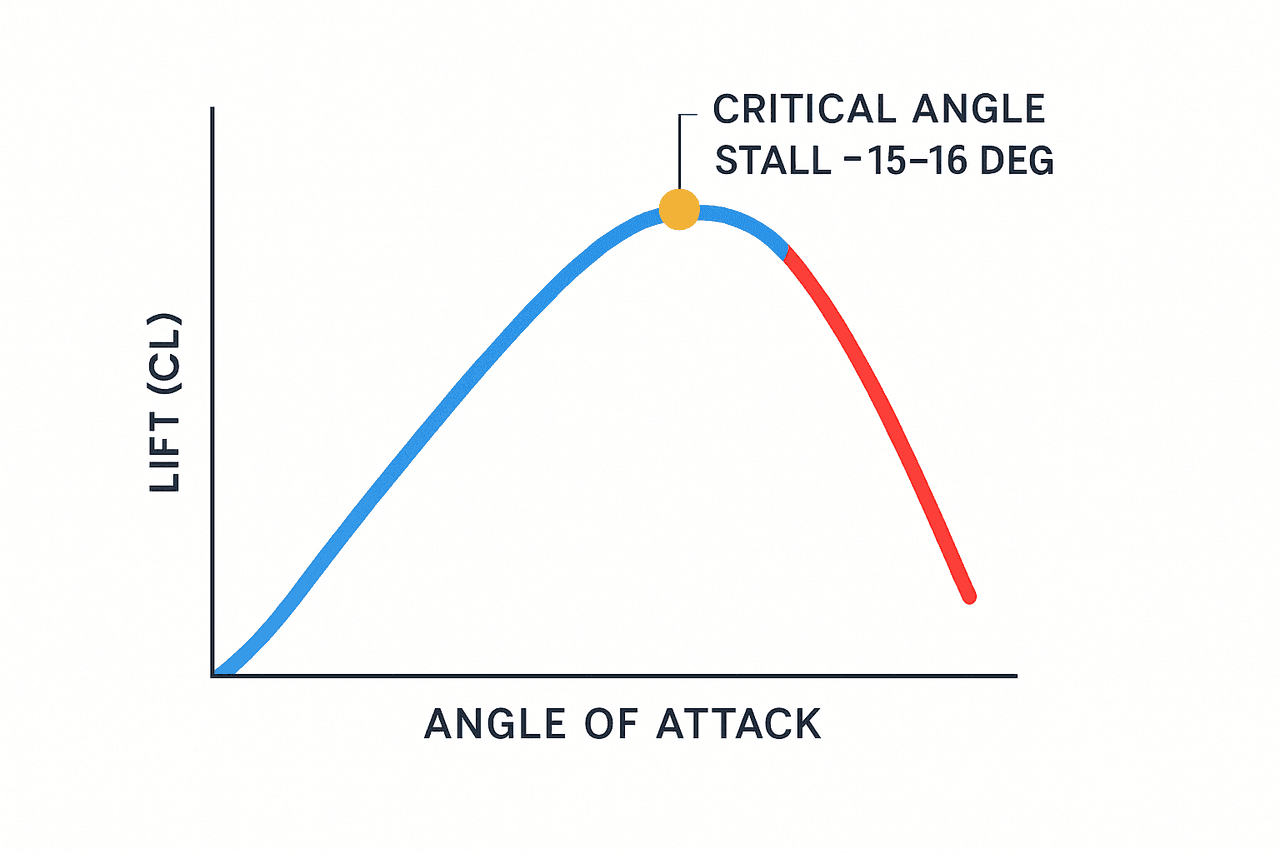

ยิ่งเพิ่มมุมปะทะ แรงยกยิ่งมากขึ้น แต่มีขีดจำกัด เมื่อเกิน มุมปะทะวิกฤต (critical angle of attack) ราว 15–16 องศา กระแสลมจะแยกตัวออกจากผิวปีก (separation) แรงยกจึงตกลงอย่างรวดเร็ว นั่นคือการร่วงหรือ stall

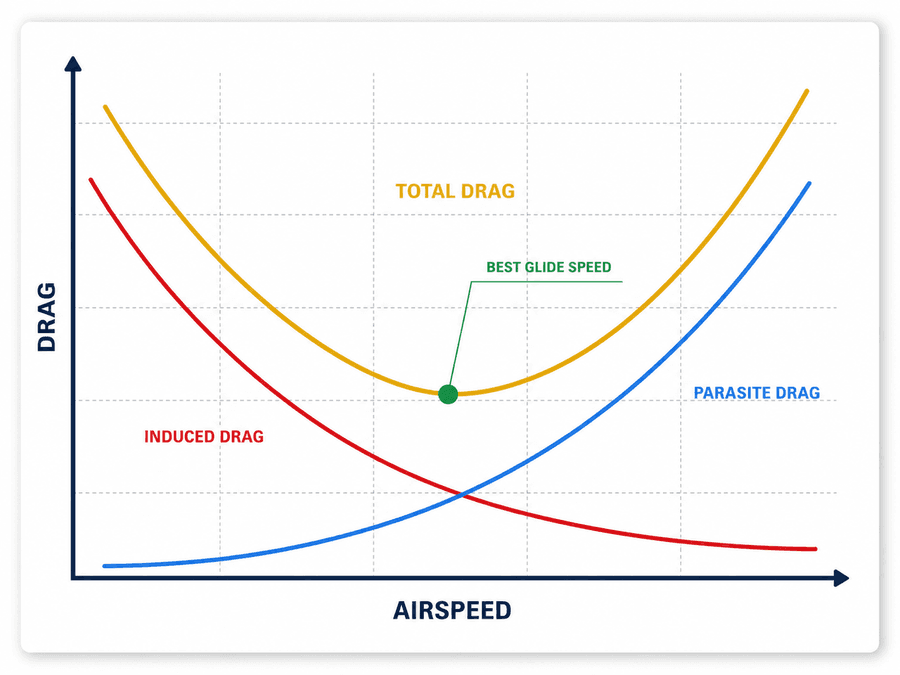

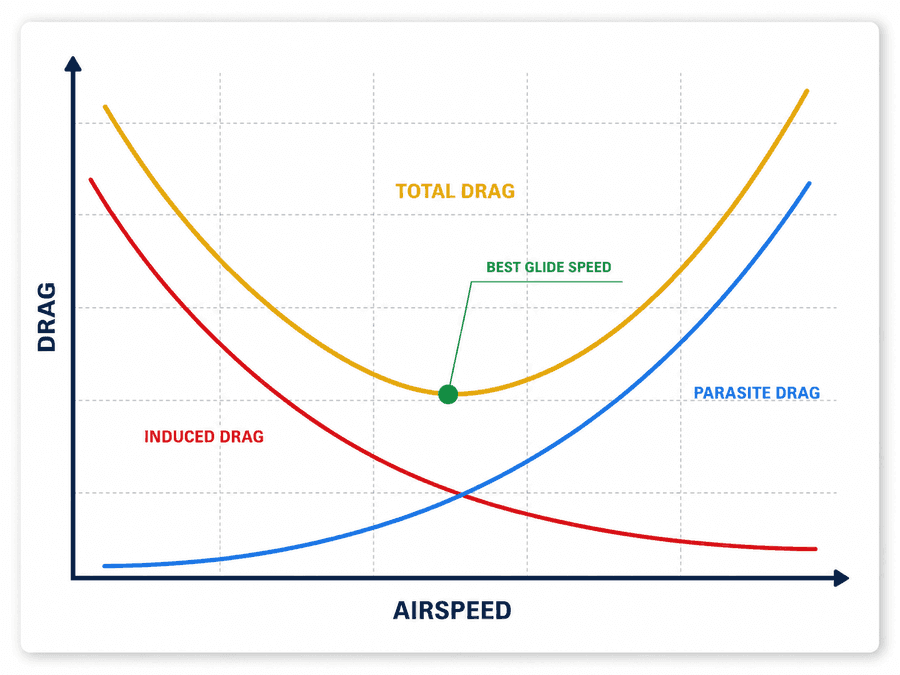

8.3 แรงต้านสองชนิด

แรงต้าน (drag) มีสองชนิดที่สลับกันเด่นตามความเร็ว:

• แรงต้านเหนี่ยวนำ (induced drag) เกิดจากการสร้างแรงยก เด่นเมื่อบินช้า
• แรงต้านปรสิต (parasite drag) เกิดจากรูปทรงและผิว เด่นเมื่อบินเร็ว

จุดที่ผลรวมต่ำสุดคือ ความเร็วร่อนที่ดีที่สุด (best glide speed)

8.4 เสถียรภาพและการบังคับ

เสถียรภาพ (stability) คือแนวโน้มที่เครื่องจะกลับสู่สภาพการบินเดิมเมื่อถูกลมกระแทก พื้นบังคับหลักได้แก่ ปีกเล็ก (aileron) คุมการกลิ้ง แพนหางระดับ (elevator) คุมการก้มเงย และ หางเสือ (rudder) คุมการส่าย

นอกจากนี้ยังมีอุปกรณ์ขอบปีก ได้แก่ slats และ slots ที่ช่วยให้บินที่มุมปะทะสูงขึ้นได้ก่อนร่วง ส่วน flaps ช่วยเพิ่มแรงยกเมื่อบินช้า

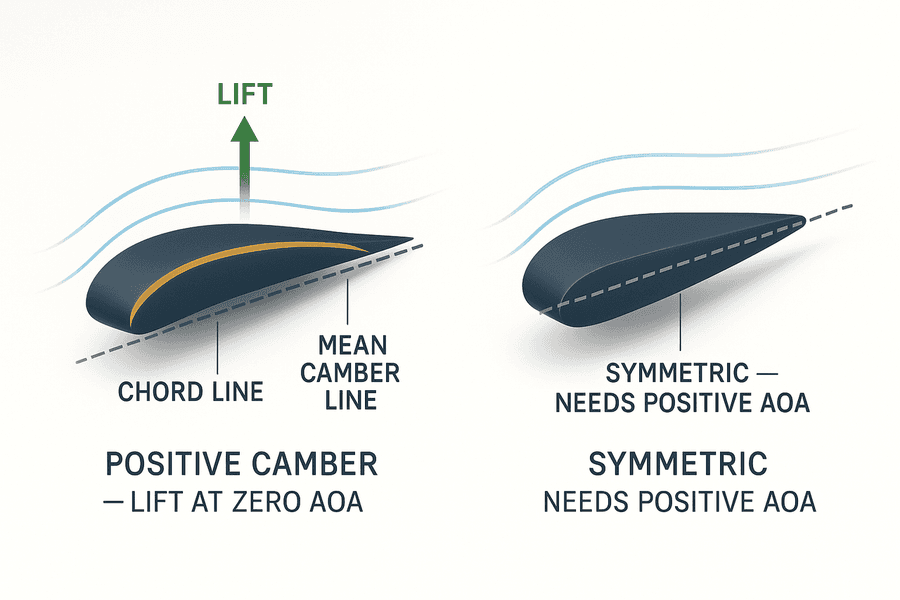

Camber — ความโค้งของปีก

Camber คือความโค้งของ mean camber line ที่วัดจาก leading edge ไปยัง trailing edge ของ airfoil ปีกที่มี camber สูง (เช่น ปีกชนิด high-lift) สามารถสร้างแรงยกได้แม้มุมปะทะ (angle of attack) เป็นศูนย์ เพราะผิวด้านบนโค้งมากกว่าด้านล่าง ทำให้อากาศด้านบนไหลเร็วกว่าและความดันต่ำกว่าตามหลักของ Bernoulli ปีก symmetric airfoil ที่ไม่มี camber จะสร้างแรงยกได้ก็ต่อเมื่อมีมุมปะทะเป็นบวกเท่านั้น

---

Dynamic Stability — เสถียรภาพพลวัต

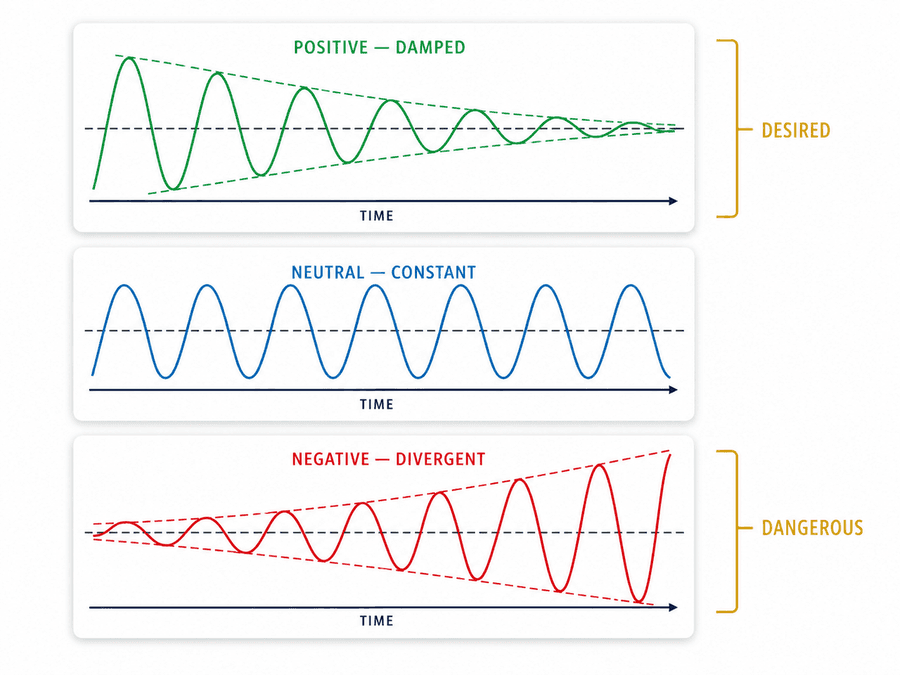

Dynamic stability คือพฤติกรรมของเครื่องบินหลังจากถูกรบกวน — จะกลับสู่สมดุลหรือไม่อย่างไรเมื่อเวลาผ่านไป แบ่งเป็นสามประเภท:

• Positive dynamic stability: แกว่ง (oscillation) แล้วค่อย ๆ หน่วง (damped) ลงจนหยุด — นี่คือสิ่งที่ต้องการในเครื่องบินโดยสาร
• Neutral dynamic stability: แกว่งต่อเนื่องในแอมพลิจูดคงที่ ไม่หยุด ไม่เพิ่ม
• Negative dynamic stability: แกว่งมากขึ้นเรื่อย ๆ (divergent oscillation) — อันตราย ต้องการการแก้ไขโดยนักบินหรือระบบอัตโนมัติ

สังเกตว่า static stability และ dynamic stability เป็นคนละเรื่อง: เครื่องบินอาจมี positive static stability แต่ negative dynamic stability ได้

---

Phugoid Oscillation

Phugoid (หรือ phugoid oscillation) คือการแกว่งก้มเงย (pitch oscillation) ที่มีคาบยาวประมาณ 60–100 วินาที เป็นการแลกเปลี่ยนระหว่าง kinetic energy (KE) และ potential energy (PE): เมื่อเครื่องดำดิ่ง ความเร็วเพิ่ม → เชิดหัว → ความสูงเพิ่ม → ความเร็วลด → ก้มหัวลงอีก วนซ้ำ มุม pitch เปลี่ยนน้อยมาก แต่ความสูงและความเร็วสลับกันอย่างชัดเจน

Phugoid มักหน่วงตัวช้า (lightly damped) แต่นักบินสามารถควบคุมได้ง่ายเพราะคาบยาว ต่างจาก short-period oscillation ที่เร็วและต้องการการตอบสนองทันที

---

Washout — การบิดปีก

Washout (geometric twist) คือการบิดปีกให้ปลายปีก (wingtip) มีมุมปะทะต่ำกว่าโคนปีก (wing root) โดยเจตนา เป้าหมายคือให้ โคนปีก stall ก่อน ขณะที่ปลายปีกยังคงสร้างแรงยกอยู่ เพื่อให้ aileron ที่อยู่บริเวณปลายปีกยังคงมีประสิทธิภาพในช่วงใกล้ stall ช่วยให้นักบินยังคุมทิศทาง roll ได้

Washout ยังช่วยลดความเสี่ยงของ tip stall ซึ่งอาจนำไปสู่ spin อย่างฉับพลัน ปริมาณ washout ทั่วไปอยู่ที่ 2°–4°

---

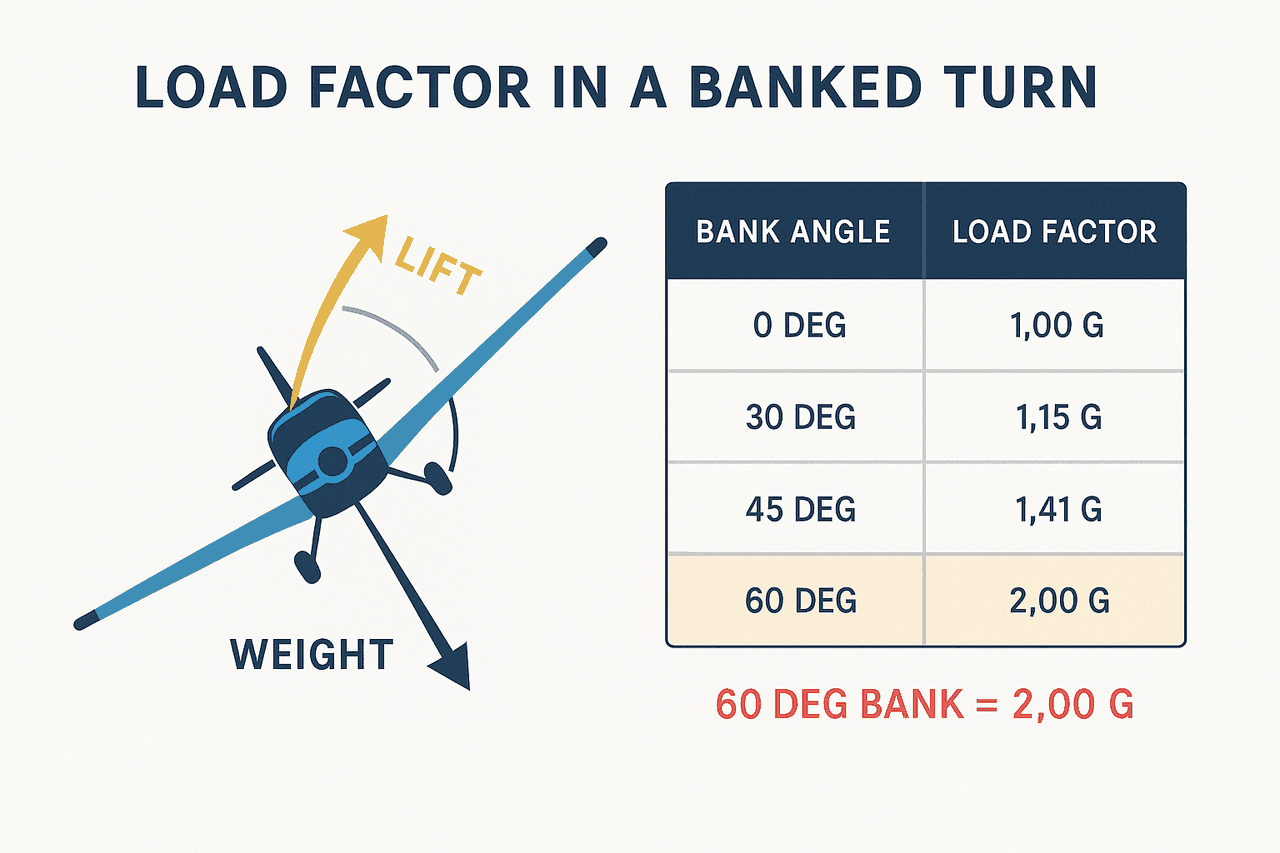

Load Factor ในการเลี้ยว

Load factor (n) คืออัตราส่วนของ lift ต่อ weight ของเครื่องบิน แสดงหน่วยเป็น G ในการเลี้ยว load factor เพิ่มขึ้นตามมุมเอียง (bank angle) ตามสูตร:

n = 1 / cos(bank angle)

Stall speed เพิ่มขึ้น ตาม √load factor ดังนั้น:

• ที่ 60° bank: Vs (เลี้ยว) = Vs × √2 = Vs × 1.41
• ที่ 45° bank: Vs (เลี้ยว) = Vs × √1.41 = Vs × 1.19

---

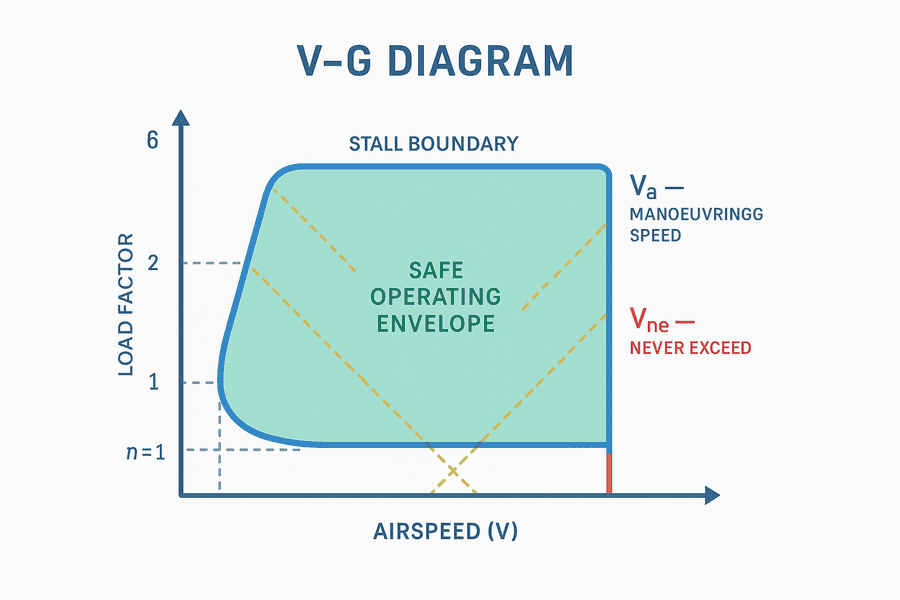

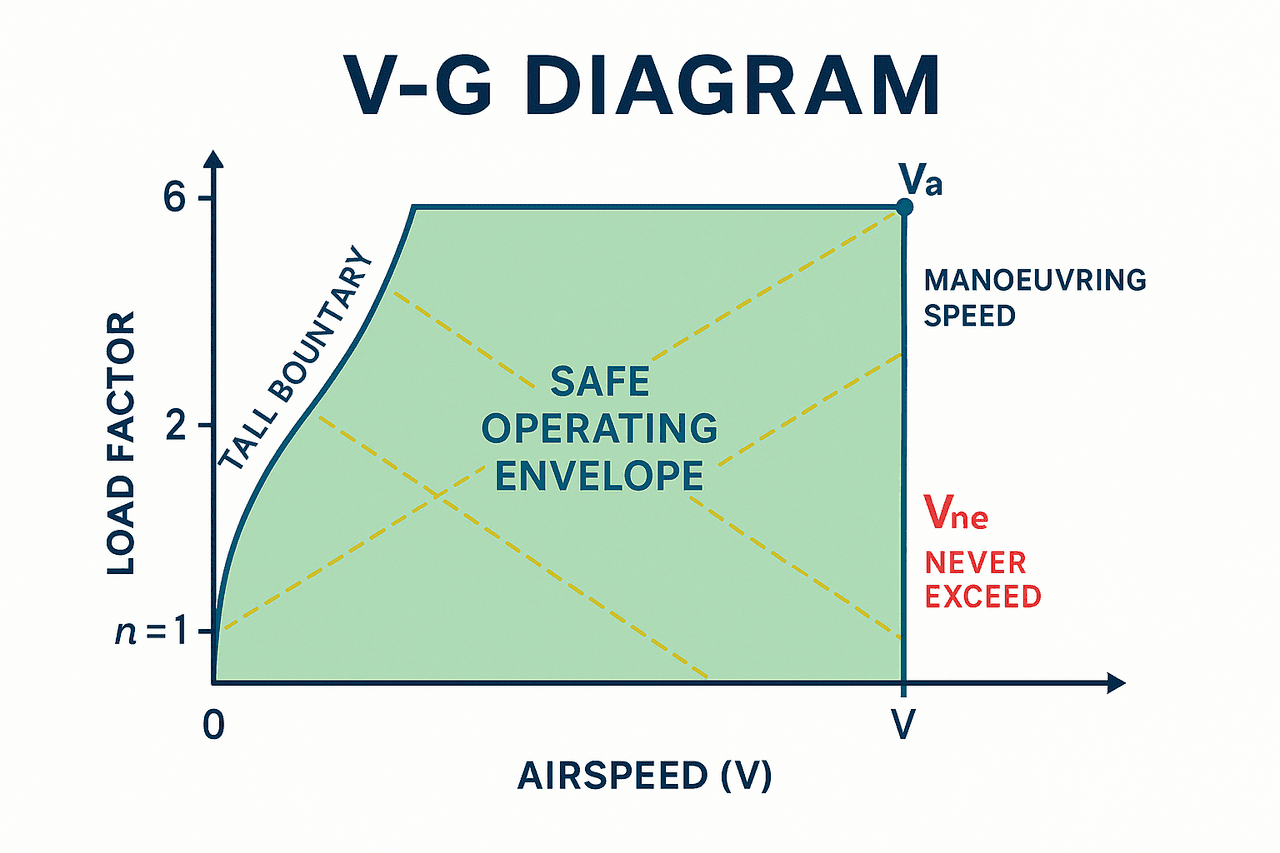

Gust Envelope / VG Diagram

VG diagram (หรือ V-n diagram) คือแผนภาพที่แสดงขีดจำกัดโครงสร้างของเครื่องบินในรูปของ load factor (G) เทียบกับความเร็ว (V) แบ่งส่วนสำคัญได้ดังนี้:

• Manoeuvre envelope (flight envelope ด้านใน): ขีดจำกัดจาก stall ด้านล่าง และ maximum structural load (+n limit / -n limit) ด้านบน-ล่าง
• Gust lines: เส้นที่แสดงผลกระทบของลม gust (เช่น ±15 m/s, ±7.5 m/s) ต่อ load factor ณ ความเร็วต่าง ๆ
• Va (manoeuvring speed): ความเร็วสูงสุดที่สามารถใช้ full/abrupt deflection ของพื้นบังคับ หนึ่งพื้น ได้โดยไม่เกินขีดจำกัดโครงสร้าง (อากาศยานจะ stall ก่อนที่โครงสร้างจะเสียหาย) — หมายเหตุ: ความเร็วสำหรับบินผ่านอากาศปั่นป่วน/rough-air คือ Vra/Vb (turbulence/rough-air penetration speed) ซึ่งนิยามต่างจาก Va แม้ว่าในเครื่องบินเล็ก การบิน ≤ Va ในอากาศปั่นป่วนเป็นแนวปฏิบัติที่ดี
• Vne (never exceed speed): เส้นขีดจำกัดขวาสุด ห้ามเกินเด็ดขาด

---

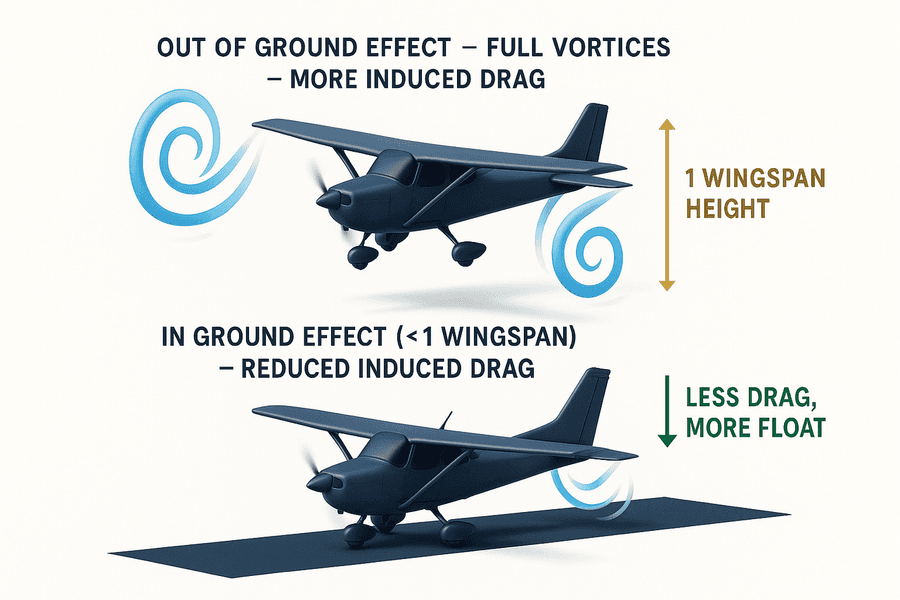

Ground Effect

Ground effect เกิดขึ้นเมื่อเครื่องบินบินอยู่ในความสูงที่น้อยกว่าหรือเท่ากับ wingspan หนึ่งเท่า เหนือพื้น พื้นดินขัดขวางการก่อตัวของ wingtip vortices ทำให้ induced drag ลดลงอย่างมีนัย (ได้ถึง 40–50% ที่ความสูงน้อยกว่า 10% ของ wingspan) ผลที่ตามมาคือเครื่องบิน "ลอย" อยู่บนรันเวย์นานกว่าที่คาด โดยเฉพาะเมื่อ touch down speed สูงหรือรันเวย์สั้น

ในช่วง takeoff เครื่องอาจ lift off ได้เร็วกว่าปกติแต่ไม่สามารถ climb ต่อไปได้ดีเมื่อออกนอก ground effect — อันตรายอย่างยิ่งเมื่อ takeoff ด้วย weight มากหรืออุณหภูมิสูง

เจาะหัวข้อที่ออกสอบบ่อย (อ้างอิงมาตรฐาน EASA ECQB)

วัตถุในกระแสอากาศสร้างทั้งแรงต้านและแรงยก (Drag and Lift)

วัตถุใด ๆ ที่อยู่ในกระแสอากาศโดยมีความเร็วสัมพัทธ์มากกว่าศูนย์ (v greater than 0) จะเกิดแรงทางอากาศพลศาสตร์ (aerodynamic force) เสมอ และแรงนี้สามารถแยกได้สองส่วน คือ แรงยก (lift) กับแรงต้าน (drag) ไม่ใช่แรงต้านเพียงอย่างเดียว แม้แต่แผ่นเรียบหรือทรงกลมก็ผลิตทั้งสองแรงได้เมื่อวางทำมุมกับลม

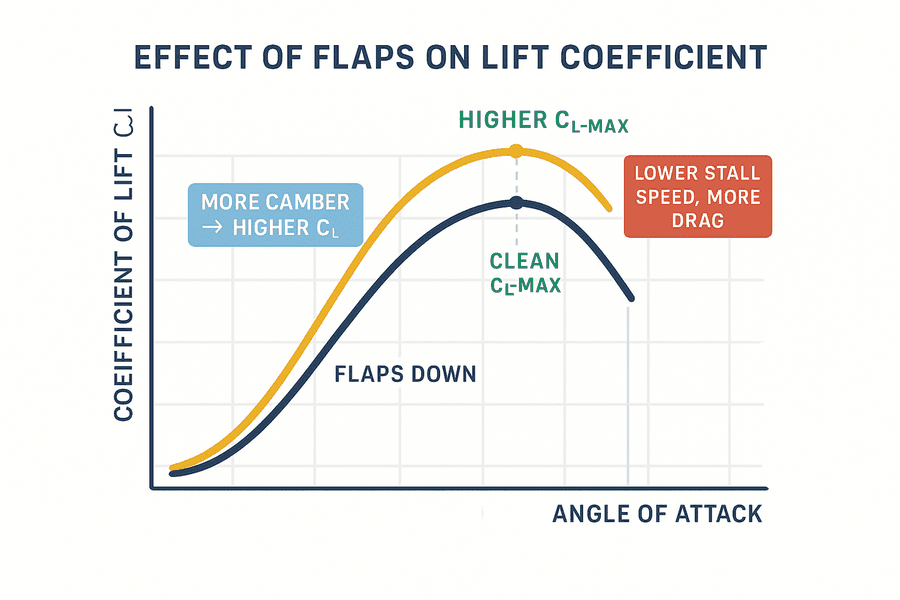

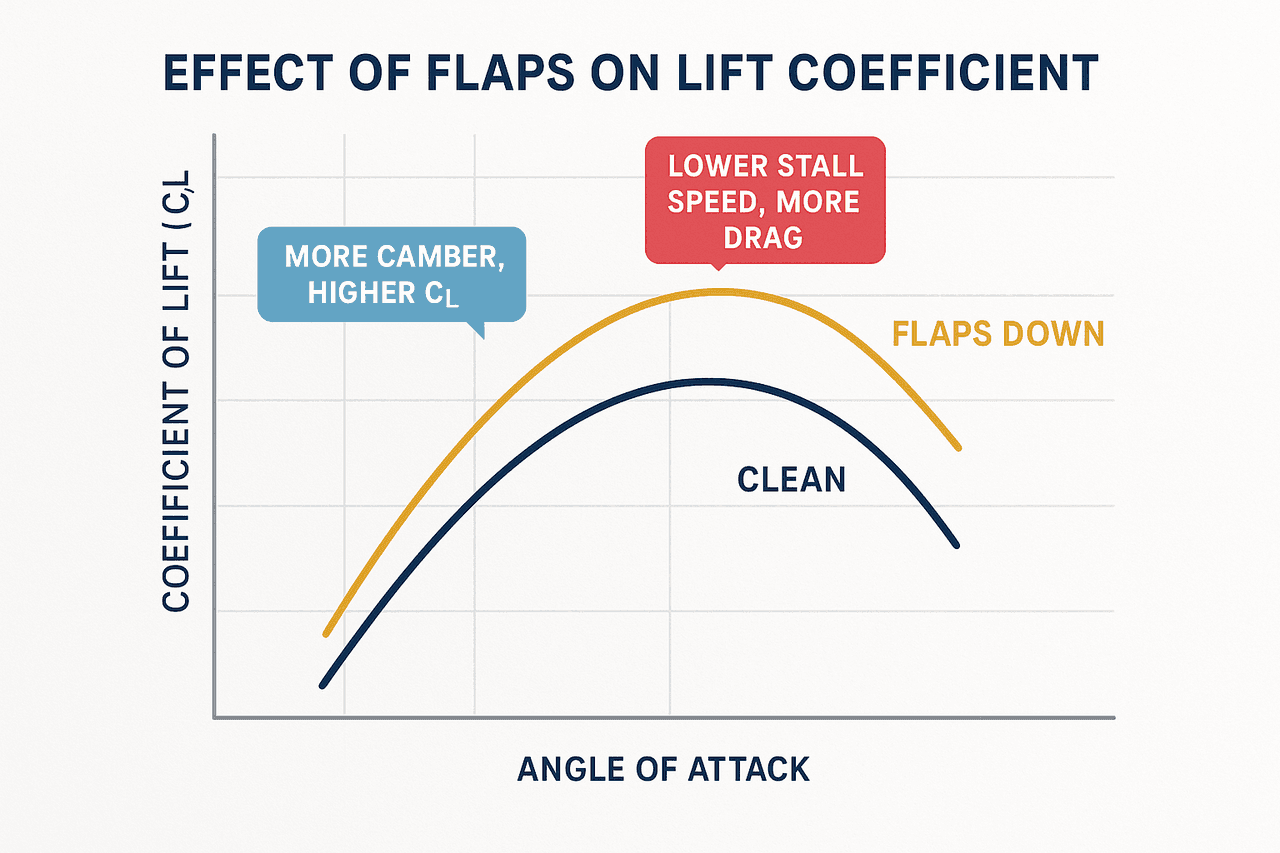

ผลของแฟลปต่อสัมประสิทธิ์แรงยก (Effect of Flaps on Lift Coefficient)

เมื่อกางแฟลป (flaps) ปีกจะมีความโค้ง (camber) เพิ่มขึ้น ส่งผลให้สัมประสิทธิ์แรงยก (coefficient of lift, CL) ที่มุมปะทะ (angle of attack) เท่าเดิมมีค่าสูงขึ้น เส้นโค้ง CL เลื่อนขึ้น ทำให้เครื่องบินผลิตแรงยกได้มากขึ้นที่ความเร็วต่ำลง

การดิ่งหมุนวน (Spiral Dive)

การดิ่งหมุนวน (spiral dive) คือการเลี้ยวลงที่ชันโดยปีกยังไม่ร่วงหล่น (unstalled) และความเร็วลม (airspeed) เพิ่มขึ้นเรื่อย ๆ ต่างจากการหมุนควง (spin) อย่างชัดเจน เพราะ spin ปีกร่วงหล่นและความเร็วต่ำคงที่ ส่วน spiral dive ปีกยังทำงานปกติ แรง G และความเร็วจึงพุ่งสูงจนเสี่ยงเกินขีดจำกัดโครงสร้าง (VNE)

เพิ่มเติมให้ครอบคลุมการสอบ ECQB

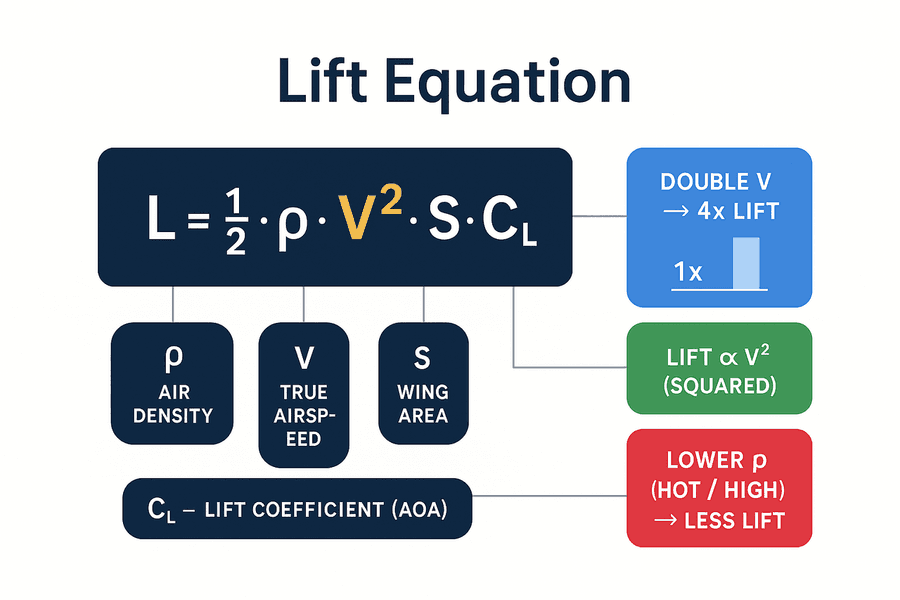

สมการแรงยก (Lift Equation)

แรงยกคำนวณได้จากสมการ L = ½ · ρ · V² · S · CL โดย ρ คือความหนาแน่นอากาศ (air density), V คือความเร็วลมสัมพัทธ์ (true airspeed), S คือพื้นที่ปีก (wing area) และ CL คือสัมประสิทธิ์แรงยก (coefficient of lift) ซึ่งขึ้นกับมุมปะทะ (angle of attack) และรูปทรงปีก จุดสำคัญที่ออกสอบคือแรงยกแปรผันตาม «กำลังสองของความเร็ว» (V²) ดังนั้นเพิ่มความเร็วเป็นสองเท่า แรงยกเพิ่มสี่เท่า ส่วนความหนาแน่นที่ลดลงเมื่อขึ้นที่สูงหรืออากาศร้อนจะทำให้แรงยกลดลงตามสัดส่วนตรง

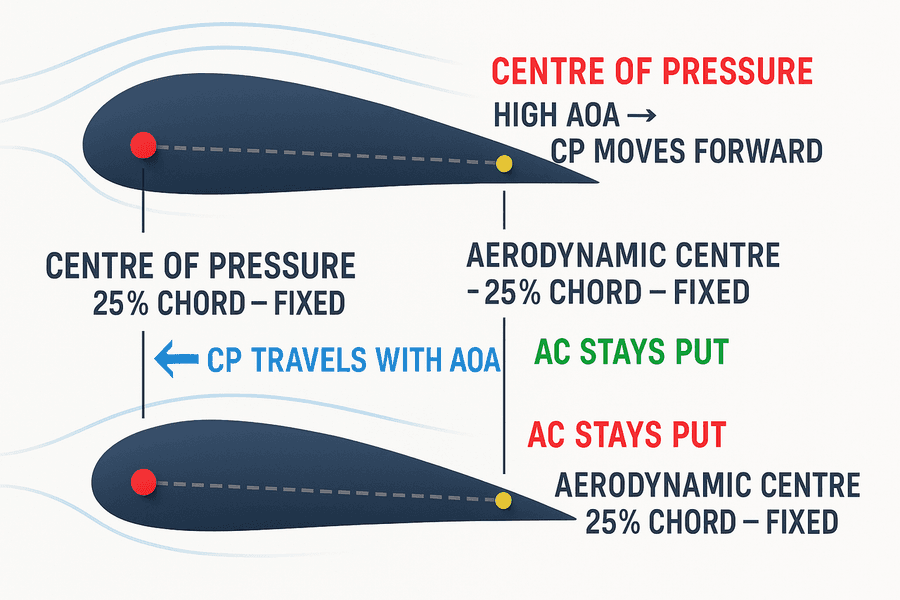

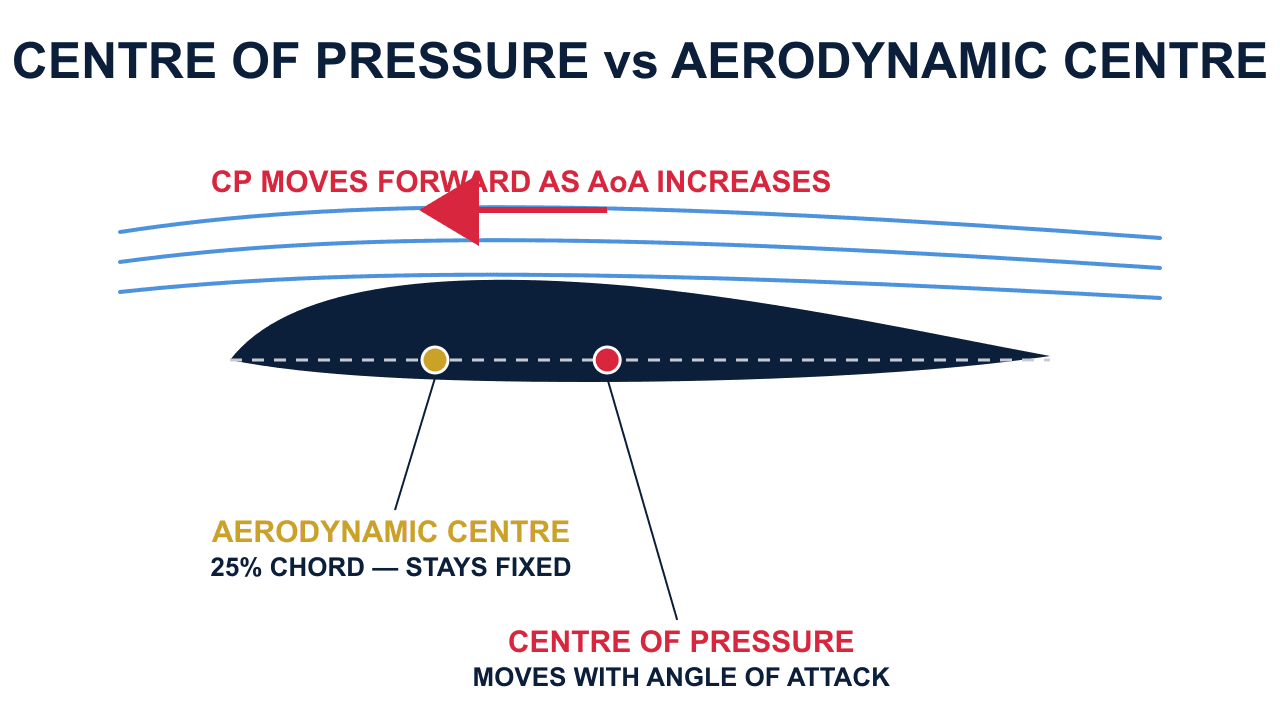

ศูนย์ความดันและจุดอากาศพลศาสตร์ (Centre of Pressure & Aerodynamic Centre)

ศูนย์ความดัน (centre of pressure, CP) คือจุดที่แรงทางอากาศพลศาสตร์รวมกระทำบนปีก เมื่อเพิ่มมุมปะทะ (angle of attack) CP จะเลื่อนไป «ข้างหน้า» (forward) เข้าหา leading edge และเมื่อลดมุมปะทะ CP จะเลื่อนไปด้านหลัง การเคลื่อนของ CP นี้ส่งผลต่อโมเมนต์ก้มเงยและเสถียรภาพตามแนวยาว ส่วนจุดอากาศพลศาสตร์ (aerodynamic centre) อยู่ราว 25% ของคอร์ดและเป็นจุดที่โมเมนต์พิตช์คงที่แทบไม่เปลี่ยนตามมุมปะทะ จึงนิยมใช้อ้างอิงในการวิเคราะห์เสถียรภาพ

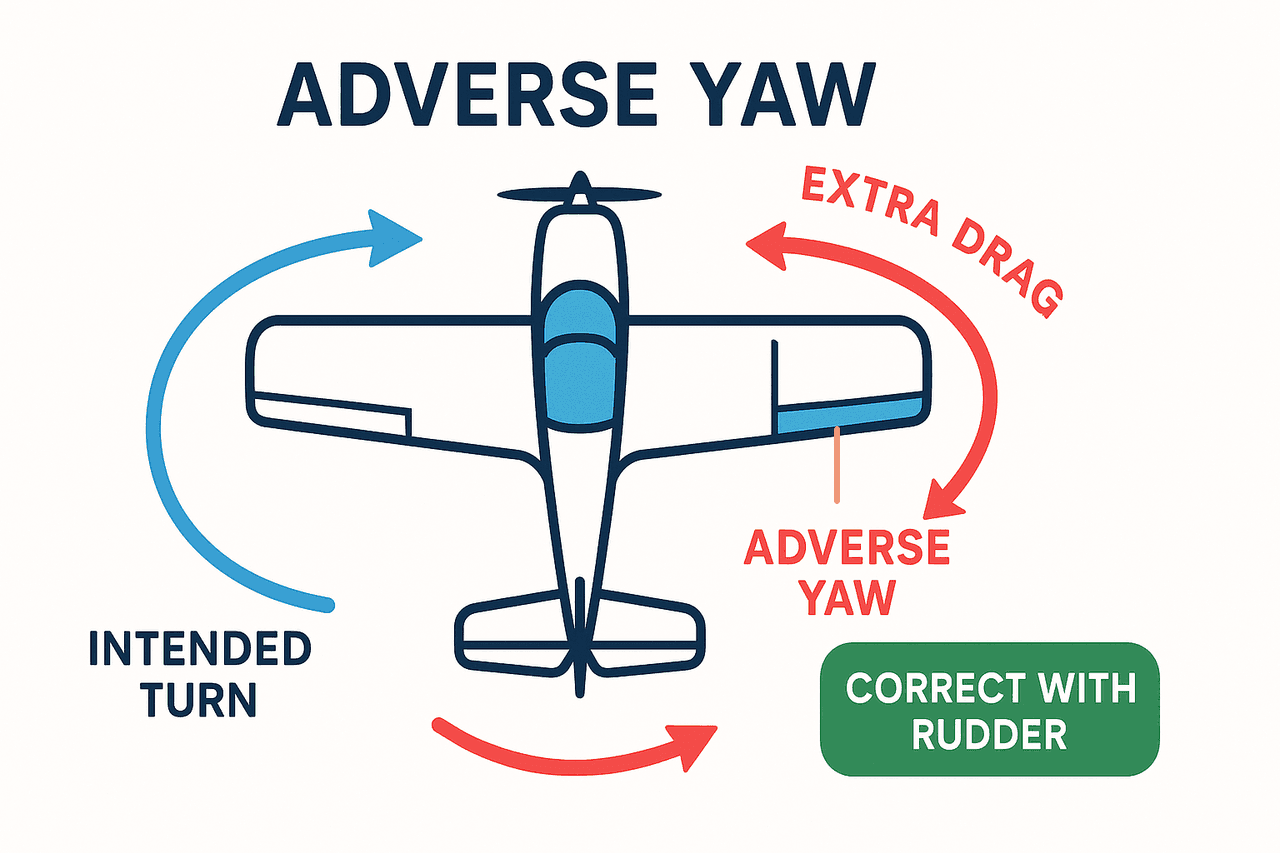

ปีกเล็กแบบดิฟเฟอเรนเชียลและไฟรซ์ (Differential & Frise Ailerons)

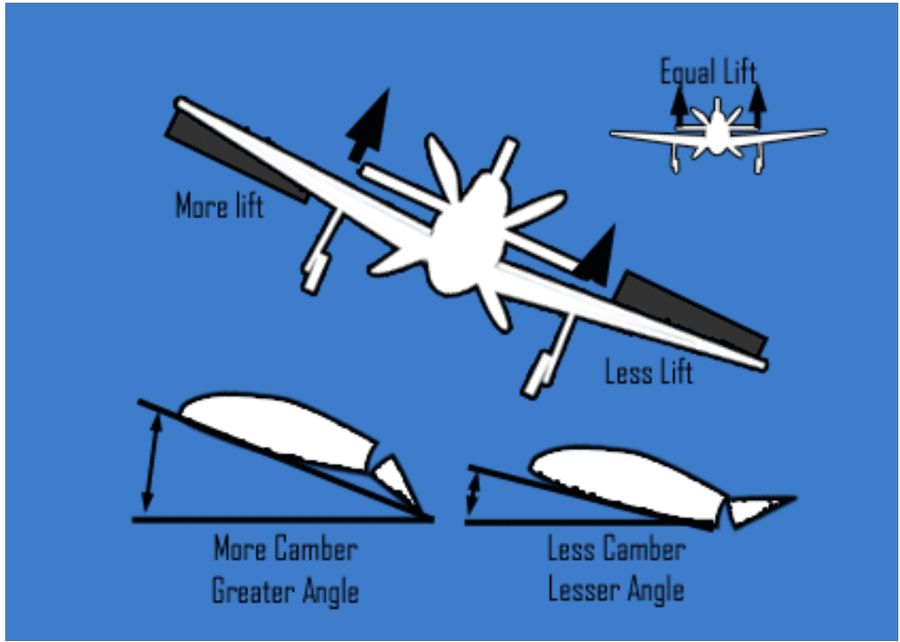

อาการส่ายสวนทาง (adverse yaw) เกิดเพราะปีกเล็ก (aileron) ข้างที่กดลงสร้างทั้งแรงยกและแรงต้านเหนี่ยวนำมากกว่า จมูกจึงส่ายสวนทิศการกลิ้ง วิศวกรแก้ด้วยสองวิธีหลัก แบบดิฟเฟอเรนเชียล (differential aileron) ออกแบบให้ปีกเล็กข้างที่เงยขึ้นเคลื่อนมากกว่าข้างที่กดลง จึงสร้างแรงต้านสมดุลกัน ส่วนแบบไฟรซ์ (Frise aileron) ออกแบบให้ขอบนำของปีกเล็กข้างที่เงยขึ้นยื่นลงใต้ปีกไปรับลม เพิ่มแรงต้านด้านนั้นเพื่อหักล้างอาการส่าย ทั้งสองช่วยลดการพึ่งหางเสือ (rudder)

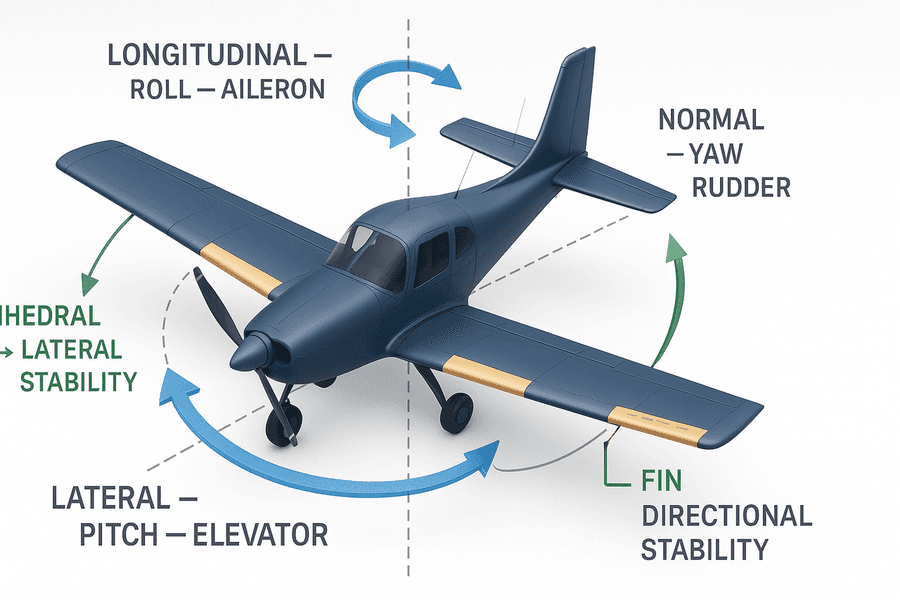

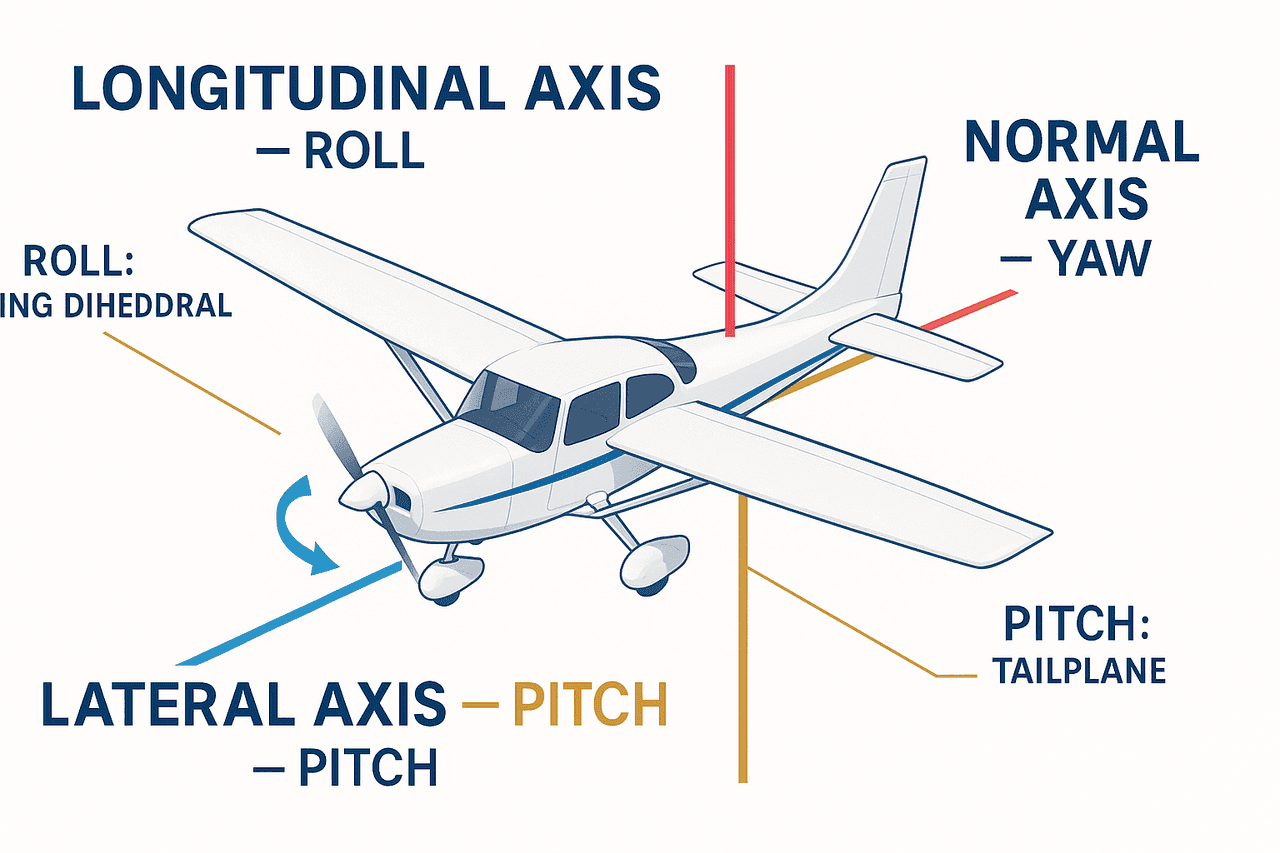

สามแกน สามระนาบ และเสถียรภาพสามแบบ (Three Axes & Stability)

เครื่องบินหมุนรอบสามแกนที่ตัดกันที่จุดศูนย์ถ่วง (centre of gravity) ได้แก่ แกนตามยาว (longitudinal) ควบคุมการกลิ้ง (roll) ด้วยปีกเล็ก, แกนขวาง (lateral) ควบคุมการก้มเงย (pitch) ด้วยแพนหางระดับ และแกนตั้ง (normal/vertical) ควบคุมการส่าย (yaw) ด้วยหางเสือ เสถียรภาพจำแนกตามแกนเช่นกัน เสถียรภาพตามยาว (longitudinal stability) คุมการพิตช์มาจากหางระดับ เสถียรภาพด้านข้าง (lateral stability) มาจากมุมยกปีก (dihedral) และเสถียรภาพทิศทาง (directional stability) มาจากครีบหางตั้ง (fin)

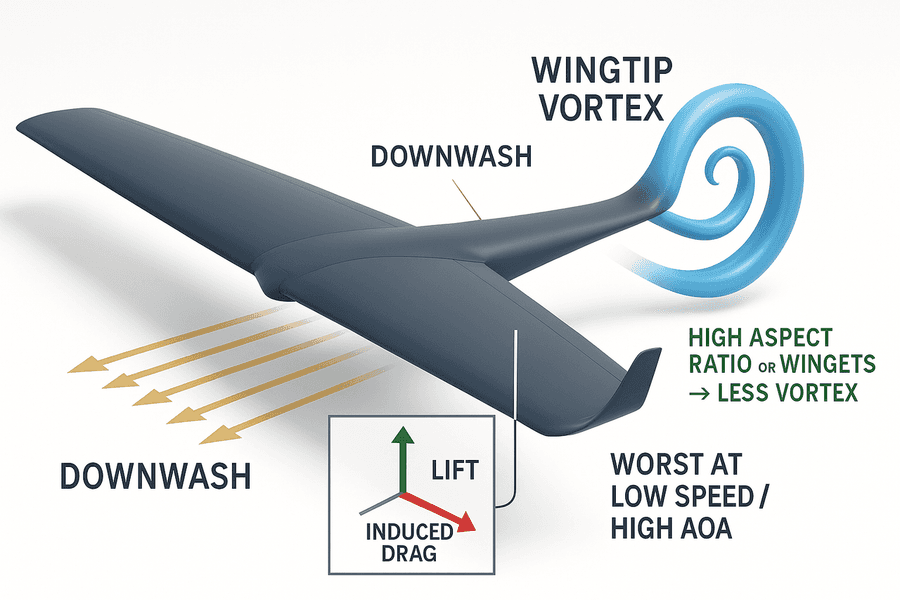

กระแสวนปลายปีกและแรงต้านเหนี่ยวนำ (Wingtip Vortices & Induced Drag)

ความต่างความดันระหว่างด้านบนและด้านล่างปีกทำให้อากาศม้วนรอบปลายปีกเกิดเป็นกระแสวน (wingtip vortices) กระแสวนนี้เหนี่ยวนำให้กระแสลมเฉไปด้านล่าง (downwash) เอียงเวกเตอร์แรงยกถอยหลังเล็กน้อย องค์ประกอบที่ขนานกับการเคลื่อนที่จึงกลายเป็น «แรงต้านเหนี่ยวนำ» (induced drag) ปีกที่มีอัตราส่วนกว้างยาว (aspect ratio) สูงและยาวเรียวจะมีกระแสวนน้อยกว่า ส่วนวิงเล็ต (winglets) ช่วยกั้นการม้วนของกระแสวนที่ปลายปีก ลดแรงต้านเหนี่ยวนำได้ แรงต้านชนิดนี้เด่นที่สุดเมื่อบินช้าและมุมปะทะสูง

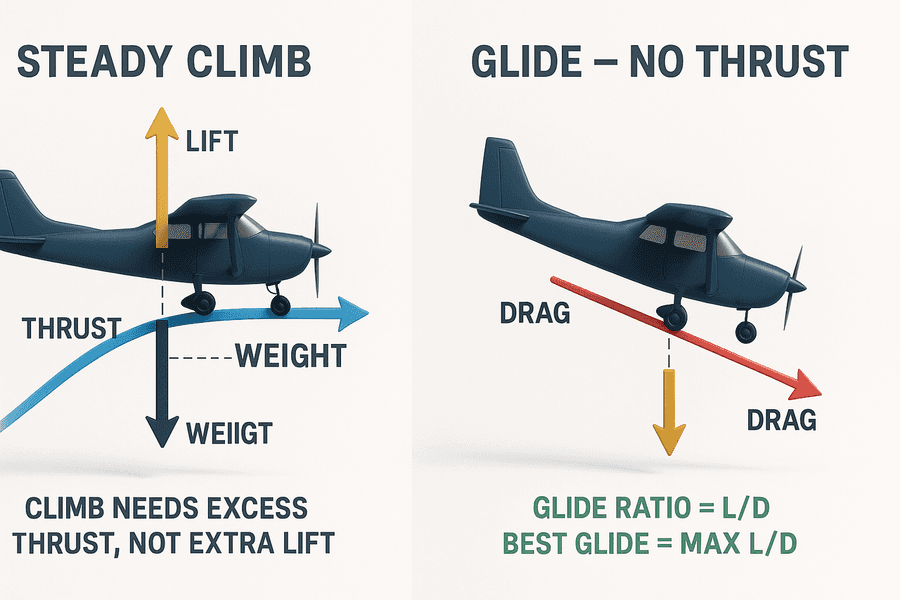

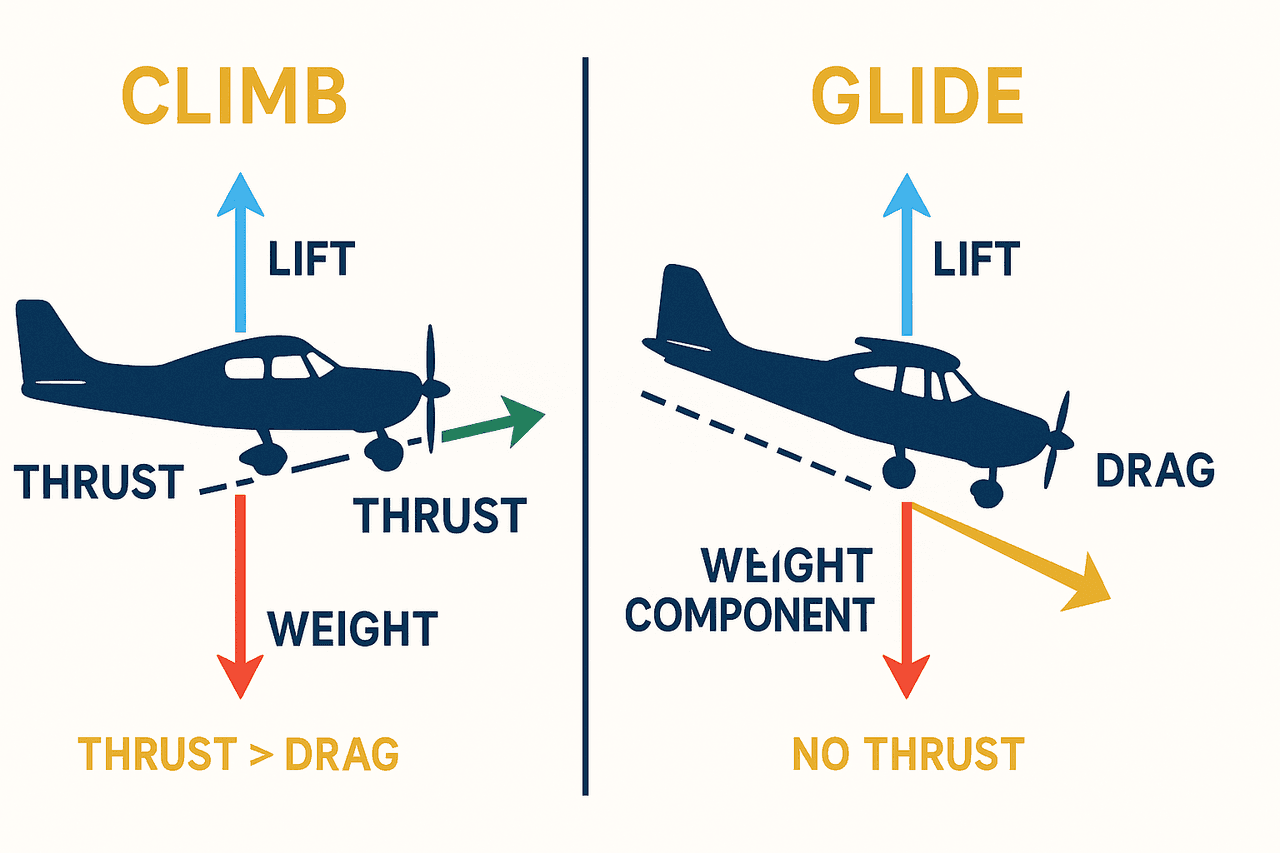

แรงในการไต่และการร่อน (Forces in Climb & Glide)

ในการบินไต่คงที่ น้ำหนัก (weight) จะถูกแยกเป็นองค์ประกอบ องค์ประกอบหนึ่งตั้งฉากกับเส้นทางบินถูกสมดุลด้วยแรงยก อีกองค์ประกอบที่ขนานกับเส้นทางบินถอยหลังต้องถูกเอาชนะด้วยแรงขับส่วนเกิน ดังนั้นการไต่ต้องการแรงขับมากกว่าแรงต้านล้วน ไม่ใช่เพียงแรงยกที่มากขึ้น ในการร่อนไม่มีแรงขับ องค์ประกอบของน้ำหนักไปด้านหน้าทำหน้าที่แทนแรงขับ อัตราส่วนการร่อน (glide ratio) เท่ากับอัตราส่วนแรงยกต่อแรงต้าน (L/D) ดังนั้นบินที่มุมปะทะให้ L/D สูงสุดจะร่อนได้ไกลที่สุด

การหมุนควงและการกู้คืน (Spin Entry & Recovery)

การหมุนควง (spin) เริ่มจากปีกร่วงหล่น (stall) ขณะมีการส่าย (yaw) ปีกข้างหนึ่งร่วงลึกกว่าอีกข้าง เกิดการหมุนเองต่อเนื่อง (autorotation) แบ่งเป็นระยะเริ่มก่อตัว (incipient) ที่ยังกู้คืนง่าย และระยะพัฒนาเต็มที่ (fully developed) ที่หมุนคงตัวด้วยมุมปะทะสูงและความเร็วต่ำ การกู้คืนใช้ลำดับ PARE คือ Power ลดสุด, Ailerons เป็นกลาง, Rudder กดสวนทางการหมุน แล้ว Elevator ดันหัวลงเพื่อเลิกร่วง เมื่อหยุดหมุนจึงค่อยดึงหัวขึ้นออกจากการดิ่ง อย่าใช้ปีกเล็กแก้การหมุนเพราะอาจทำให้ร่วงลึกขึ้น

ผลของน้ำหนัก ศูนย์ถ่วง และน้ำแข็งต่อความเร็วร่วง (Effect on Stall Speed)

ความเร็วร่วงหล่น (stall speed) ไม่คงที่ น้ำหนักที่มากขึ้นทำให้ต้องสร้างแรงยกมากขึ้น จึงต้องถึงมุมปะทะวิกฤตที่ความเร็วสูงกว่า ความเร็วร่วงจึงเพิ่มขึ้น ศูนย์ถ่วงที่ค่อนไปด้านหลัง (aft CG) ลดแรงกดหางที่ต้องชดเชย ลดแรงยกที่ต้องสร้างเล็กน้อย จึงมีความเร็วร่วงต่ำลงแต่เสถียรภาพแย่ลง ส่วนน้ำแข็งหรือสิ่งปนเปื้อนบนปีกทำลายรูปทรงและกระแสลม ลดสัมประสิทธิ์แรงยกสูงสุด ทำให้ร่วงที่มุมปะทะและความเร็วสูงกว่าปกติอย่างมาก จึงอันตรายมาก

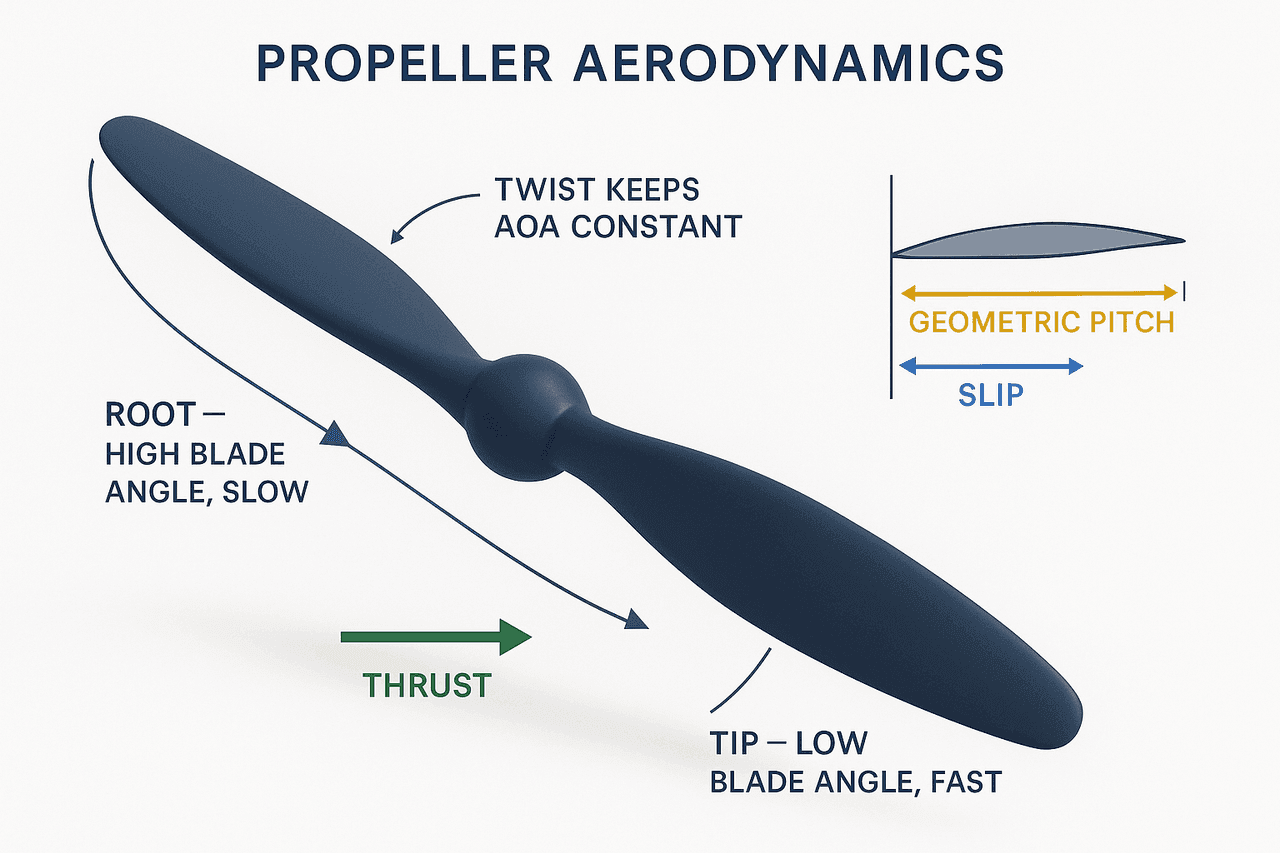

อากาศพลศาสตร์ของใบพัด (Propeller Aerodynamics)

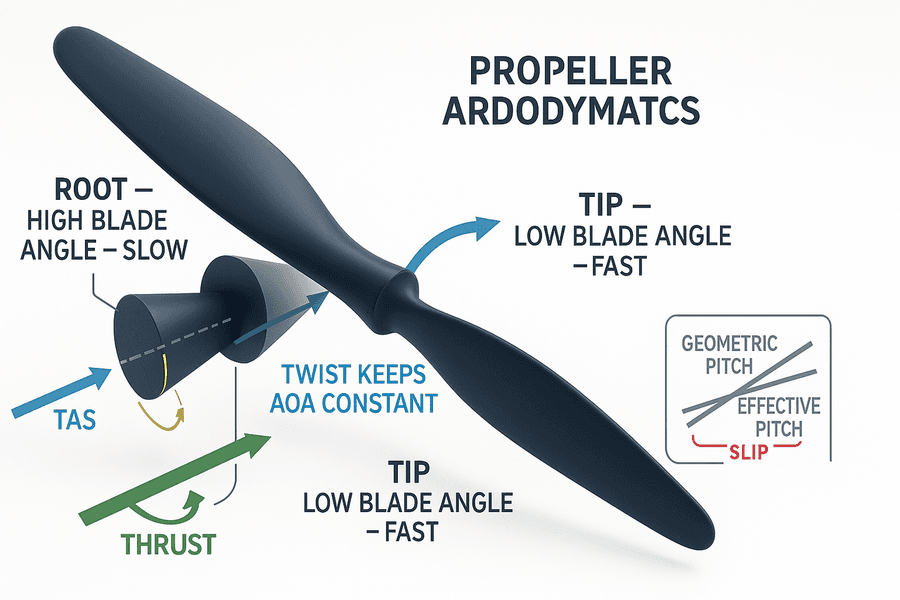

ใบพัด (propeller) คือ ปีกเล็กที่หมุน แต่ละกลีบใบพัด (blade) เป็น aerofoil ที่สร้าง "แรงยก" ในแนวไปข้างหน้า เราเรียกว่า แรงขับ (thrust) หลักการแรงยก มุมปะทะ และการ stall ทุกอย่างใช้กับใบพัดเหมือนปีก

มุมใบพัด (blade angle / pitch): คือมุมระหว่างคอร์ดของกลีบใบพัดกับระนาบการหมุน (plane of rotation) ส่วน มุมปะทะของใบพัด (angle of attack) คือมุมระหว่างคอร์ดกับ กระแสลมสัมพัทธ์ ที่ใบพัดเห็นจริง ซึ่งเป็นผลรวมของลมจากการเคลื่อนที่ไปข้างหน้า (TAS) กับลมจากการหมุน

ทำไมใบพัดต้องบิด (twist / washout): ปลายใบพัดเคลื่อนที่ เร็วกว่า โคนใบพัดมาก (เพราะรัศมีกว้างกว่า) ถ้ามุมใบพัดเท่ากันตลอด ปลายจะมีมุมปะทะผิดไปจากโคน วิศวกรจึง บิดใบพัด ให้มุมใบพัดที่ปลายน้อยกว่าที่โคน เพื่อให้ มุมปะทะใกล้เคียงกันตลอดความยาวใบ ได้แรงขับสม่ำเสมอและมีประสิทธิภาพสูงสุด

Slip: ระยะที่ใบพัด "ควรจะ" เคลื่อนไปข้างหน้าต่อรอบ (geometric pitch) เทียบกับระยะที่เคลื่อนไปจริง (effective pitch) ส่วนต่างนี้คือ slip เพราะอากาศไม่ใช่ของแข็ง ใบพัดจึงลื่นถอยเสมอ

ทำไมเครื่องยนต์ลูกสูบมีแนวโน้มส่ายซ้าย (left yaw): เครื่องบินใบพัดเดี่ยว (หมุนตามเข็มเมื่อมองจากห้องนักบิน) มีผลสี่อย่างที่ทำให้จมูกอยากส่ายไปทางซ้าย โดยเฉพาะตอนกำลังสูง/ความเร็วต่ำ/มุมปะทะสูง:

• Torque reaction: ใบพัดหมุนขวา → ปฏิกิริยาดันลำตัวกลิ้งไปทางซ้าย → ล้อซ้ายกดพื้นแรงขึ้น → เกิดแรงส่ายซ้าย
• Slipstream effect (spiralling slipstream): กระแสลมจากใบพัดพันเป็นเกลียวรอบลำตัว ไปกระทบครีบหางตั้งด้านหนึ่ง ดันจมูกไปทางซ้าย
• Asymmetric blade effect (P-factor): เมื่อมุมปะทะสูง (เชิดหัว) กลีบใบพัดที่กวาดลง (ด้านขวา) มีมุมปะทะและแรงขับมากกว่ากลีบที่กวาดขึ้น → แรงขับด้านขวามากกว่า → จมูกส่ายซ้าย
• Gyroscopic precession: ใบพัดเป็นไจโรสโคป เมื่อก้ม/เงยหัว แรงจะแสดงผล 90° ไปตามทิศหมุน เช่น ตอน tail-wheel ยกหางขึ้น จะเกิดแรงส่ายซ้าย

แก้ด้วยการเหยียบ right rudder และผู้ผลิตมักตั้ง fin offset / rudder trim ช่วย

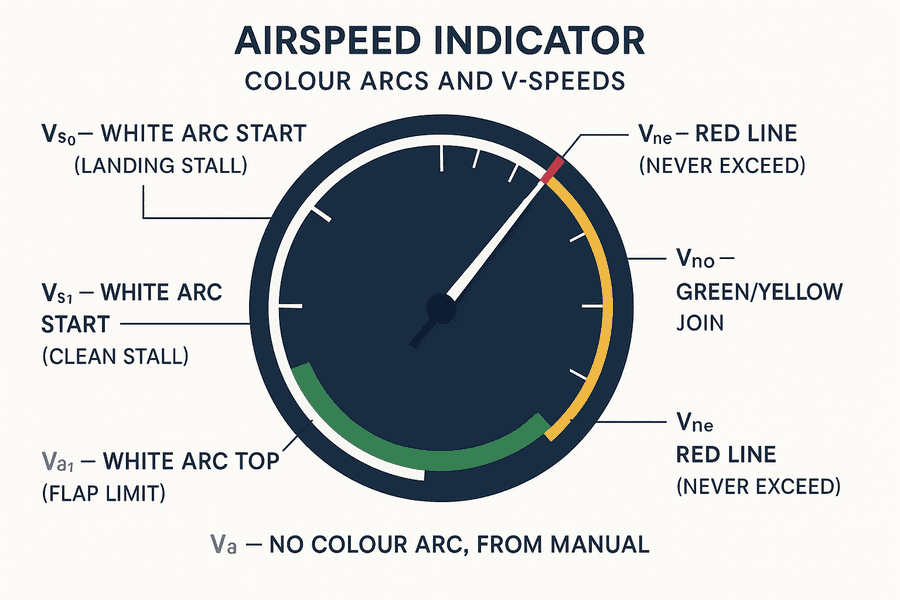

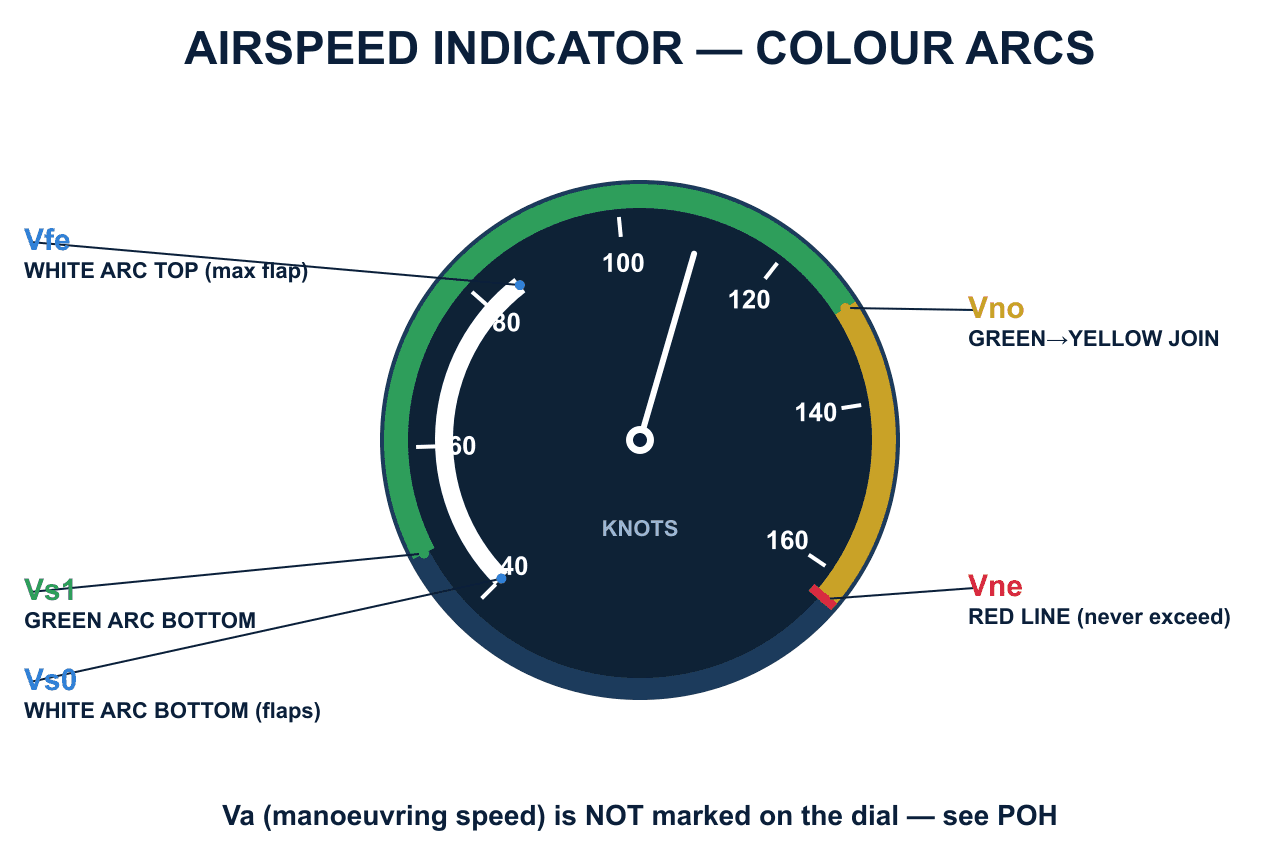

V-speeds กับแถบสีบนมาตรวัดความเร็ว (ASI Colour Arcs)

แถบสีบน มาตรวัดความเร็วลม (ASI / Air Speed Indicator) ไม่ใช่แค่ของตกแต่ง แต่คือ V-speeds ที่เชื่อมตรงกับหลักการบินในบทนี้ — แต่ละขอบของแถบสีคือความเร็ววิกฤตหนึ่งค่า

จุดเชื่อมที่ออกสอบ: แถบขาว = ช่วงใช้แฟลปได้ (จาก Vs0 ถึง Vfe), แถบเขียว = ช่วงบินปกติ (จาก Vs1 ถึง Vno), แถบเหลือง = caution range (Vno ถึง Vne, บินได้เฉพาะอากาศนิ่ง)

สรุปท้ายบท

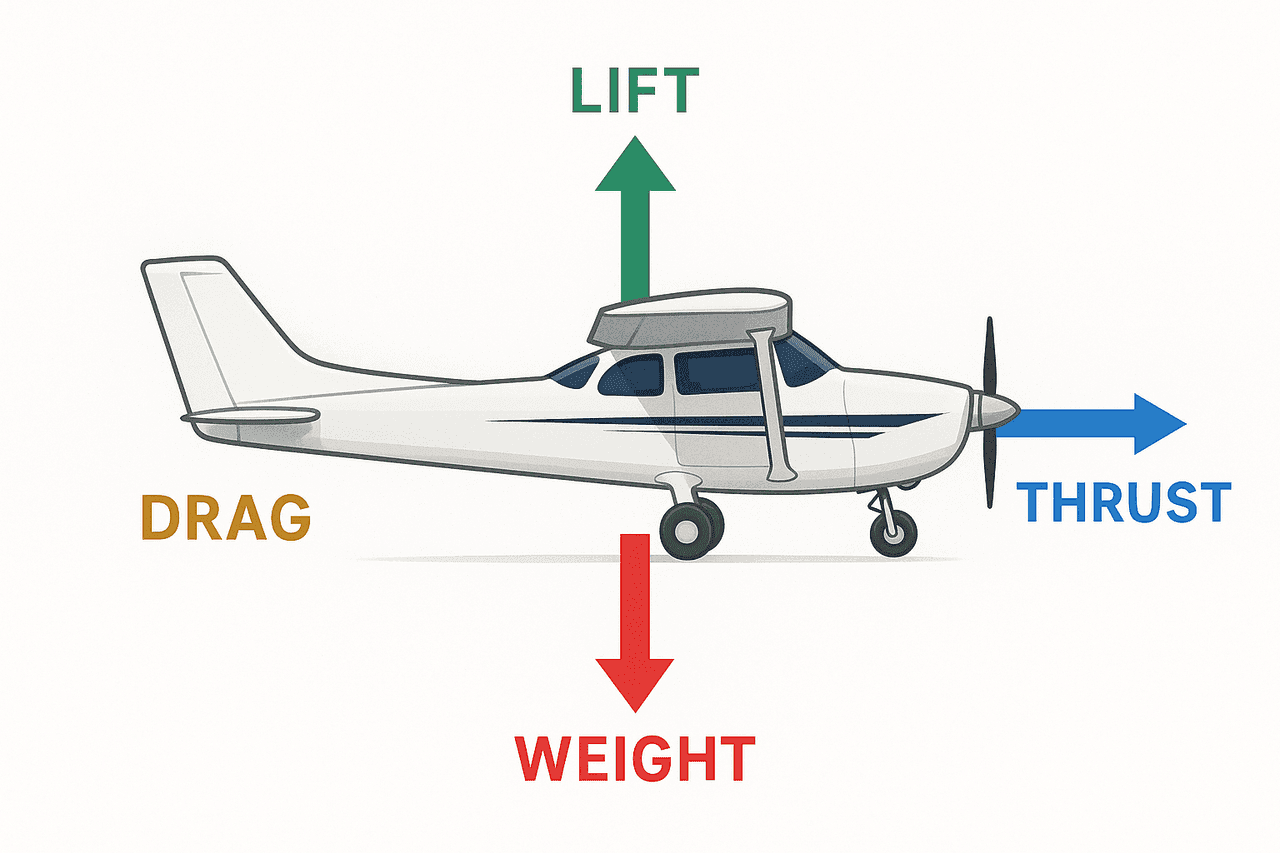

เนื้อหาหลักคือสมดุลของสี่แรง การสร้างแรงยกที่ถูกต้อง (Bernoulli + downwash) การร่วงที่มุมวิกฤต แรงต้านสองชนิด อากาศพลศาสตร์ของใบพัด แถบสี V-speeds และเสถียรภาพกับการบังคับ บทนี้คือหัวใจของความเป็นนักบิน
